水冷鋼錠模(LWS049)澆注成功

原創(chuàng)： 王賢明 求精集團(tuán)

水冷鋼錠模是一家日本企業(yè)與我司簽訂的鑄鐵件合同，生產(chǎn)難度大，保證嵌入鑄件的冷卻管不變形(通過鋼球檢測)。這次水冷鋼錠模(LWS049)與之前的水冷鋼錠模(LWS048)從圖紙上看相似，但深入分析會發(fā)現(xiàn)，一是鑄件壁厚從原來的90mm增加到130mm,這樣使得這一區(qū)域的熱容量增加近一倍，但這一區(qū)域的散熱條件未有改變。二是嵌入鑄件水冷管卻比原來增長近一倍(700mm增加到1300mm)，水冷管接觸鑄件承受熱量比原來多了一倍，但水冷管內(nèi)徑不變，這樣通過帶走熱量不會發(fā)生多大變化。從上分析可以看出：看似變化不大，實(shí)際增加的難度是難以想象的。

’

正因?yàn)榭此葡嘟?，我們之前采用仿照水冷鋼錠模(LWS048)工藝進(jìn)行生產(chǎn)一只水冷鋼錠模(LWS049)，在澆注途中因?yàn)殍F水進(jìn)入水冷管而使產(chǎn)品報(bào)廢。

困難是壓不垮鑄鐵人的，認(rèn)輸不是鑄鐵人的性格，而是認(rèn)真分析總結(jié)上次失敗教訓(xùn)。鑄鐵公司翁繁榮翁總，先后召開主持研究生產(chǎn)工藝分析會和生產(chǎn)現(xiàn)場宣貫執(zhí)行會，認(rèn)真分析每道工序失敗的原因，提出工藝整改的措施。

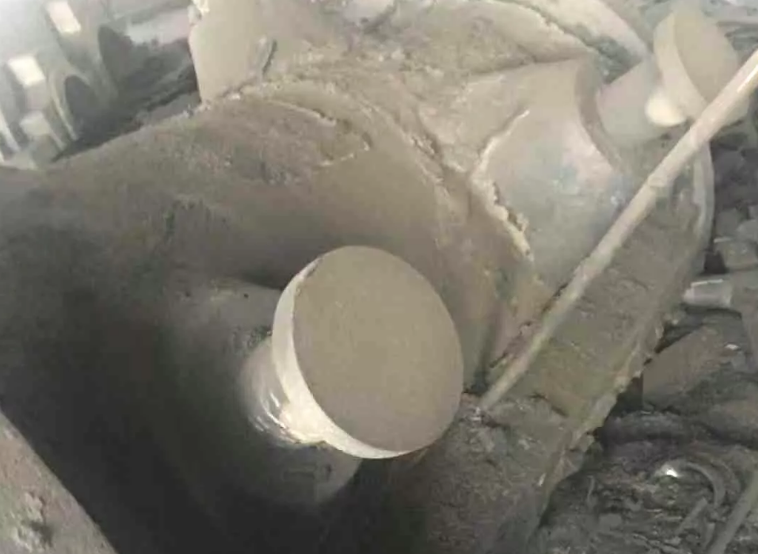

依據(jù)工藝整改措施組織生產(chǎn)：對冷卻管按要求加固，并對焊接部分重新涂刷耐高溫涂料，對澆道按工藝檢查修整，做好冷卻管道通氣裝置調(diào)試。在翁總現(xiàn)場指導(dǎo)下，熔煉工段按工藝要采用8T容量中頻進(jìn)行熔煉，加強(qiáng)成分，溫度檢測，對好位置開始澆注，并同時(shí)做好冷卻N2氣輸送，澆注時(shí)間控制在3分鐘之內(nèi)，整個(gè)生產(chǎn)過程順利。

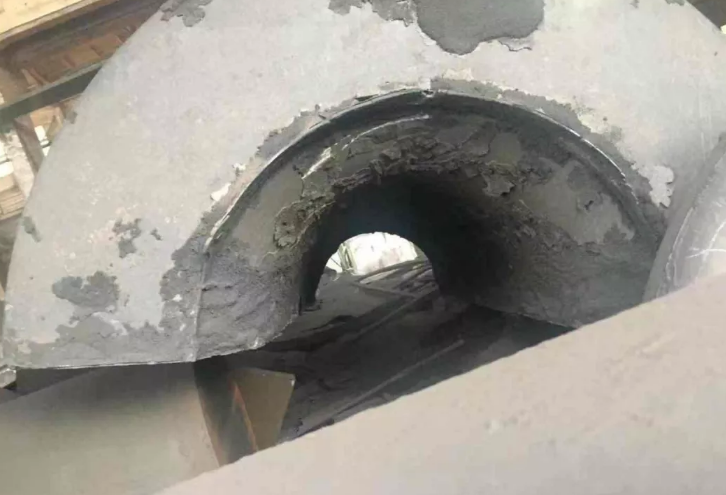

依據(jù)這次成功成產(chǎn)，特以此生產(chǎn)工藝為水冷鋼錠模(LWS049)生產(chǎn)工藝，為以后生產(chǎn)此類產(chǎn)品打下堅(jiān)實(shí)基礎(chǔ)。鑄鐵公司在翁繁榮翁總帶領(lǐng)之下，上下一心，齊心協(xié)力，以此事為契機(jī)，狠抓產(chǎn)品質(zhì)量，保證成品率，開拓市場為企業(yè)發(fā)展而努力。
