不銹鋼鑄造不僅適用于各種類型、各種合金的鑄造，而且生產(chǎn)出的鑄件尺寸精度、表面質(zhì)量比其它鑄造方法要高，甚至其它鑄造方法難于鑄得的復(fù)雜、耐高溫、不易于加工的鑄件，均可采用熔模精密鑄造鑄得。那么不銹鋼精密鑄造工藝的具體流程有哪些呢？

1、根據(jù)不同形狀的產(chǎn)品做模具。模具分上下凹模方式，通過(guò)車、刨 、銑 、蝕、電火花等綜合工序完成。凹坑形狀、尺寸跟產(chǎn)品半邊一致。因?yàn)榕D模主要用于工業(yè)蠟壓型使用，因此選用熔點(diǎn)不高，硬度不高、要求較低、價(jià)格較便宜、重量較輕的鋁合金材料做模具。

2、利用鋁合金模具生產(chǎn)出大量的工業(yè)蠟實(shí)芯模型。在正常情況下一只工業(yè)蠟實(shí)芯模型只能對(duì)應(yīng)出一只毛坯產(chǎn)品。

3、對(duì)蠟?zāi)Ｖ苓呌嗔窟M(jìn)行精修，去毛刺后將多個(gè)單一蠟?zāi)Ｕ吃陬A(yù)先準(zhǔn)備好的模頭上，此模頭也是用蠟?zāi)Ｉa(chǎn)出的工業(yè)蠟實(shí)芯模型。

4、將已固定在模頭上的多個(gè)蠟?zāi)Ｍ可瞎I(yè)膠水后均勻噴上第一層細(xì)砂。此砂顆粒很小、很細(xì)，這樣能確保最終毛坯表面盡量的光滑。

5、在設(shè)定的室溫（或恒溫）下讓噴了第一層細(xì)砂的蠟?zāi)Ｗ匀伙L(fēng)干，但不能影響內(nèi)部蠟?zāi)Ｐ螤钭兓匀伙L(fēng)干的時(shí)間取決于產(chǎn)品本身內(nèi)部的復(fù)雜程度，一般精鑄件第一次的風(fēng)干時(shí)間大約在5—8小時(shí)左右。

6、第一次砂噴完并自然風(fēng)干后，在蠟?zāi)５谋砻胬^續(xù)上工業(yè)膠水，并噴上第二層砂，第二層砂顆粒大小要比之前的第一層砂來(lái)的大、來(lái)的粗。噴完第二層砂后也是在設(shè)定的恒溫下讓蠟?zāi)Ｗ匀伙L(fēng)干。

7、第二次砂噴完并自然風(fēng)干后，依次類推進(jìn)行第三次噴砂，第四次噴砂，第五次噴砂等工序。 要求：根據(jù)產(chǎn)品表面要求，體積大小，自重等相應(yīng)調(diào)節(jié)噴砂次數(shù)。一般情況下噴砂次數(shù)為3-7次。

每次噴砂的砂粒大小均不一樣，通常后道工序的砂粒均較前道工序砂粒粗，風(fēng)干的時(shí)間長(zhǎng)短也不一樣。一般一個(gè)完整的蠟?zāi)Ｉ仙暗纳a(chǎn)周期為3~4天左右。

8、將已完成噴砂工序的蠟?zāi)Ｔ诤婵竟ば蚯?，再均勻涂上一層白色的工業(yè)乳膠，以起到粘結(jié)和固化砂型，以及密封蠟?zāi)Ｗ饔?，為后道烘烤工序做?zhǔn)備。同時(shí)在烘烤工序后，還能提高砂型的脆性，便于敲碎砂層，取出毛坯。

9、烘烤工序:將固定在模頭上、并完成噴砂風(fēng)干工序的蠟?zāi)７湃虢饘倜荛]的專用烘箱里加熱。因工業(yè)臘熔點(diǎn)不高，溫度大約在150゜左右，蠟?zāi)Ｊ軣崛芑纬膳D水沿著澆口流出，這個(gè)過(guò)程即為脫臘。脫完蠟的蠟?zāi)Ｖ皇且痪呖盏纳皻?。精密鑄造的關(guān)鍵就是用這具空的砂殼。

10、烘烤砂殼:為使脫完蠟的砂殼更加堅(jiān)固和穩(wěn)固，在澆入不銹鋼水之前，必須烘烤砂殼，通常在溫度很高的（溫度大約在1000゜左右）火爐里烘烤。

11、將已經(jīng)高溫溶解成液態(tài)的不銹鋼水倒入脫完蠟的砂殼里，液態(tài)不銹鋼水則充滿之前蠟?zāi)３尚偷目臻g，直至完全注滿，包括中間的模頭部分。

12、因溶不銹鋼的鍋爐中會(huì)有不同成分的材質(zhì)混入，工廠必須檢測(cè)材質(zhì)百分比。然后根據(jù)需要的比例進(jìn)行調(diào)釋，例如增加那些方面元素，達(dá)到所需效果。

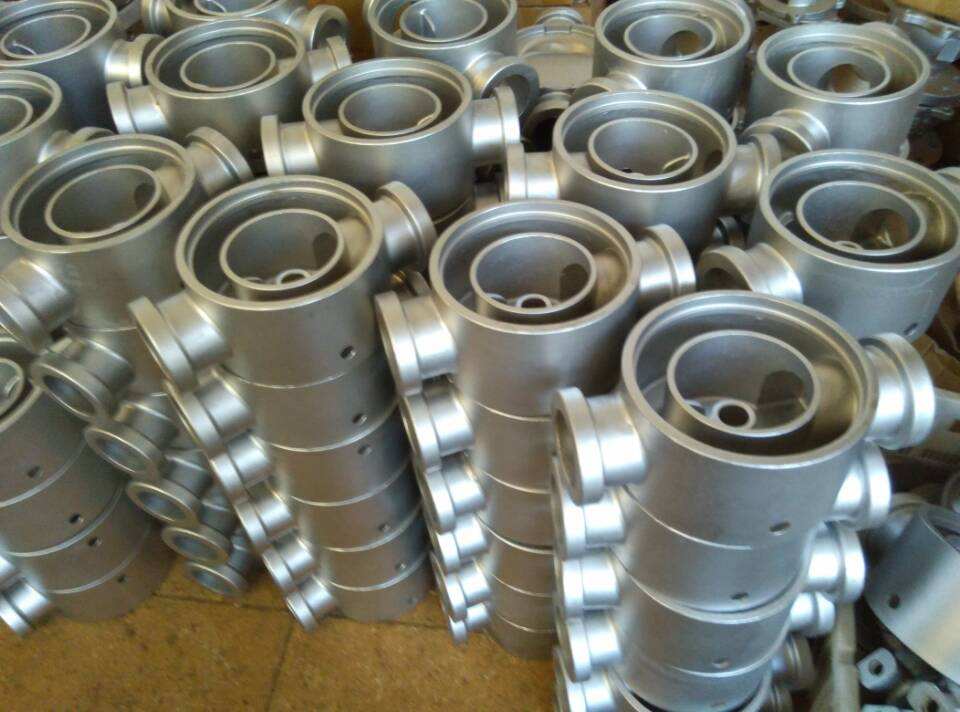

13、液態(tài)不銹鋼水冷卻凝固后，借助于機(jī)械工具或人力將最外層的沙殼敲碎，露出固體狀的不銹鋼產(chǎn)品即為原先蠟?zāi)５男螤?，也就是最終所需要的毛坯。然后將逐個(gè)切割、分離再經(jīng)粗磨就成為單一的毛坯件。

14、檢驗(yàn)毛坯：表面有砂眼、氣孔的毛坯必須用氬弧補(bǔ)焊，嚴(yán)重的當(dāng)廢品清洗后重新回爐。

15、清洗毛坯：經(jīng)檢驗(yàn)合格的毛坯必須經(jīng)過(guò)清洗工序。

16、進(jìn)行其它工序加工，直至成品。
